โมดูลเครื่องอ่าน RFID UHF Arduino
การแนะนำสินค้า
ข้อมูลจำเพาะ | คำอธิบาย |
โมดูลการอ่าน Impinj R2000 | ◆ ชิปโมดูล RF ได้รับการออกแบบโดยใช้ Impinj R2000 ซึ่งเป็นชิป UHF เฉพาะที่มีประสิทธิภาพสูงสุด |
อัลกอริธึมการจดจำหลายแท็กประสิทธิภาพสูง | ◆ อัลกอริธึมป้องกันการชนกันแบบไดนามิก Q แบบปรับตัวที่เป็นเอกลักษณ์ V3.0 อัลกอริธึมการรู้จำหลายแท็กให้ประสิทธิภาพการรู้จำสูงสุดในอุตสาหกรรม |
อัลกอริธึมการเพิ่มประสิทธิภาพ | ◆ อัลกอริธึมที่ได้รับการปรับปรุงเป็นพิเศษสำหรับการอ่านแท็กจำนวนน้อย ◆ ความเร็วที่รวดเร็วเป็นพิเศษสำหรับการอ่านแท็ก |
การออกแบบสถาปัตยกรรมซีพียูคู่ | ◆ R2000 รับผิดชอบแท็กการโพล และ CPU รับผิดชอบในการจัดการข้อมูล แท็กการโพลและการส่งข้อมูลเป็นแบบขนาน และไม่ใช้ซึ่งกันและกัน ปรับปรุงประสิทธิภาพโดยรวมอย่างมาก ◆ CPU มีหน้าที่สร้างตัวเลขสุ่มจริงและติดตามสถานะการทำงานของระบบ |
ฟังก์ชันการโพลเสาอากาศที่รวดเร็ว 4- | ◆ การโพลความเร็วสูงพร้อมเสาอากาศ 4 เสา เวลาโพลที่สั้นที่สุดสำหรับแต่ละเสาอากาศคือประมาณ 50mS ◆ สามารถกำหนดค่าเวลาในการโพลของเสาอากาศแต่ละตัวแยกกันได้ |
การตรวจสอบฮาร์ดแวร์ | ◆ ฮาร์ดแวร์ตรวจสอบสถานะการทำงานของ CPU ◆ ดำเนินการได้ตลอด 24 ชั่วโมง × 365 วัน โดยไม่มีการขัดข้องตลอดทั้งปี |
ฟังก์ชั่นการป้องกัน PA ของเครื่องขยายเสียง RF | ◆ โมดูลรวมฟังก์ชันการตรวจจับพลังงานไปข้างหน้าและย้อนกลับ เมื่อพอร์ต RF ของโมดูลไม่ได้เชื่อมต่อกับเสาอากาศ จะสามารถตรวจจับสถานะที่ไม่ได้เชื่อมต่อของเสาอากาศได้อย่างรวดเร็วเมื่อเปิดเครื่องอ่าน เพื่อป้องกัน PA จากการถูกไฟไหม้ในเอาต์พุตวงจรเปิด |
ความสามารถในการส่งออกพลังงานสูง PA | ◆ชิป PA ที่มีความสามารถในการขยายสัญญาณที่แข็งแกร่งขึ้น, กำลังขับสูงสุดของโมดูลสูงถึง 35dBm PA ยังคงรักษาสถานะเชิงเส้นแม้เอาต์พุตจะเป็น 33dBm กำลังขับที่สูงขึ้นพร้อมระยะการอ่านแท็กที่ยาวขึ้น ในแอปพลิเคชันเฉพาะ กำลังเอาต์พุตที่สูงขึ้นสามารถเปิดใช้งานแท็กความไวที่อ่อนแอลงได้ |
ฟังก์ชั่นการตรวจจับการเชื่อมต่อเสาอากาศ | ◆ วงจรตรวจจับการเชื่อมต่อเสาอากาศทางกายภาพของโมดูลสามารถตรวจจับสถานะการเชื่อมต่อเสาอากาศของพอร์ตโมดูลได้อย่างรวดเร็วและแม่นยำ ◆ สถานะการเชื่อมต่อเสาอากาศของพอร์ตทั้งหมดของโมดูลสามารถอ่านได้ด้วยคำสั่งเดียว |
อินเทอร์เฟซซอฟต์แวร์และฮาร์ดแวร์ที่เรียบง่ายและมีประสิทธิภาพ | ◆ แหล่งจ่ายไฟเดี่ยว ไม่มีตัวเก็บประจุแทนทาลัมภายนอก วงจรต่อพ่วงที่เรียบง่ายมาก |
เซ็นเซอร์อุณหภูมิออนบอร์ด | ◆ เซ็นเซอร์วัดอุณหภูมิที่มีความแม่นยำสูงในตัวสามารถตรวจสอบอุณหภูมิการทำงานของระบบได้อย่างแม่นยำแบบเรียลไทม์ |
ประสิทธิภาพการอ่านฉลากที่โดดเด่น | ◆ โมดูลที่มีความไวในการรับสัญญาณต่ำเป็นพิเศษและความสามารถในการขยายสัญญาณเอาท์พุตที่แข็งแกร่งเป็นพิเศษ ระยะการรับรู้ที่เสถียรมากกว่า 20 เมตรของเสาอากาศโพลาไรซ์แบบวงกลมขนาด 9dBi ระยะการรับรู้ที่เสถียรมากกว่า 30 เมตรของเสาอากาศโพลาไรซ์แบบวงกลมขนาด 12dBi |
ระบบคำสั่งที่ง่ายและมีประสิทธิภาพ | ◆ ระบบคำสั่งตามพอร์ตอนุกรม ◆ การรวมที่กระชับ มีประสิทธิภาพ สะดวก และรวดเร็ว |
การออกแบบระบายความร้อนที่โดดเด่น | ◆ โครงสร้างการนำความร้อนที่มีประสิทธิภาพ ◆ พื้นผิวสัมผัสแผ่นระบายความร้อนมีพื้นที่ขนาดใหญ่ ◆ อินเตอร์เฟซการเชื่อมต่อความร้อนใช้จาระบีซิลิโคนนำความร้อนที่มีค่าการนำความร้อนสูง ซึ่งไม่ระเหยที่อุณหภูมิสูง ◆ ตัวถังโลหะแผ่นอลูมิเนียม ทำงานต่อเนื่องได้ยาวนานโดยไม่เกิดความร้อน |

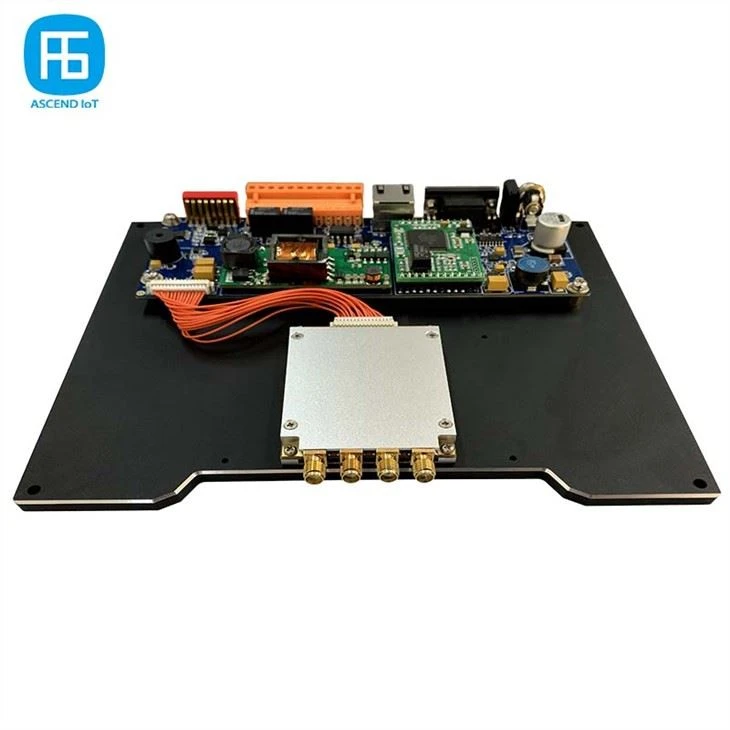

รูปภาพสินค้า
Pพารามิเตอร์:
ขนาด | 200(ย) x 170(ก) x 27มม.(ส) |
น้ำหนัก | 620g |
วัสดุเปลือก | อลูมิเนียม |
แรงดันไฟฟ้าขาเข้า | DC12V-24โวลต์ |
ปัจจุบันสแตนด์บาย | <70mA |
ปัจจุบันทำงานสูงสุด | 800mA +/-5% @ อินพุต DC 12V (กระแสไฟฟ้าทำงาน 33dBm) |
อุณหภูมิในการทำงาน | - 30 องศา -+70 องศา |
อุณหภูมิในการจัดเก็บ | - 40 องศา -+ 85 องศา |
ความชื้นในการทำงาน | < 95% ( + 25°C) |
มาตรการ | EPC สากล UHF คลาส 1 Gen 2 / ISO 18000-6C |
ความถี่ | 860เมกะเฮิรตซ์ -960 เมกะเฮิรตซ์ |
ภูมิภาค | สหรัฐอเมริกา แคนาดา และภูมิภาคอื่นๆ ตาม US FCC ยุโรปและภูมิภาคอื่นๆ ตาม ETSI EN 302 208 โดยมีและไม่มีข้อบังคับ LBT จีนแผ่นดินใหญ่ ญี่ปุ่น เกาหลี มาเลเซีย ไต้หวัน |
กำลังขับ | 0 -33เดซิเบลเมตร |
ความแม่นยำของกำลังขับ | +/- 1 เดซิเบล |
ความเรียบของเอาต์พุต | +/- 0.25dB |
รับความไว | < -85dBm |
ความเร็วในการอ่าน | 700 แท็ก/วินาที |
อาร์เอสเอสไอ | สนับสนุน |
การป้องกันการเชื่อมต่อเสาอากาศ | สนับสนุน |
การตรวจสอบสภาพแวดล้อมและอุณหภูมิ | สนับสนุน |
โหมดการทำงาน | โหมดแท็กเดี่ยว/หลายแท็ก |
อินเตอร์เฟซการสื่อสาร | RS232 หรือ TCP/IP |
จีพีโอ | อินพุต 2 ช่อง, เอาต์พุต 2 ช่อง |
แม็กซ์บีพีเอส | ค่าเริ่มต้น: 115200bps (ปรับได้: 38400 หรือ 460800) |

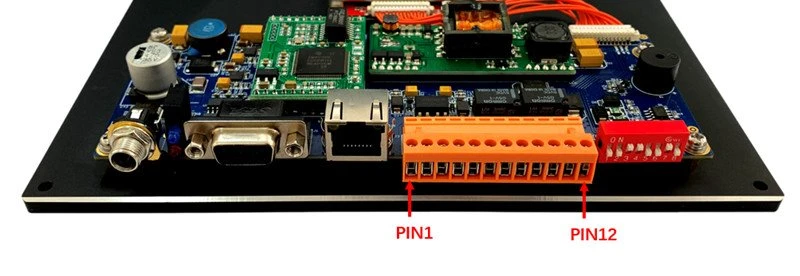

คำจำกัดความของอินเทอร์เฟซ
รหัส PIN | การทำงาน | คำอธิบาย |
พิน 1 | GPIO1＋ | ตัวเชื่อมต่อแบบออปติคัลตัวแรกจะทริกเกอร์สัญญาณอินพุตและต้องมีอินพุตของสัญญาณสวิตช์ |
พิน 2 | GPIO1- | |
พิน 3 | GPIO2+ | ตัวเชื่อมต่อแบบออปติคัลตัวที่สองจะทริกเกอร์สัญญาณอินพุตและจำเป็นต้องอินพุตของสัญญาณสวิตช์ |
พิน 4 | GPIO2- | |
พิน 5 | GPIO3+ | สัญญาณเอาท์พุตรีเลย์แรก เอาต์พุตเป็นค่าสวิตช์ และรีเลย์จะปิดตามค่าเริ่มต้นเมื่อเปิดเครื่อง สวิตช์รีเลย์มีพิกัดสำหรับ 125VAC/0.5A, 24VDC/1A |
พิน 6 | GPIO3- | |
รหัส PIN 7 | GPIO4+ | สัญญาณเอาต์พุตรีเลย์ตัวที่สอง เอาต์พุตเป็นค่าสวิตช์ และรีเลย์จะปิดตามค่าเริ่มต้นเมื่อเปิดเครื่อง สวิตช์รีเลย์มีพิกัดสำหรับ 125VAC/0.5A, 24VDC/1A |
พิน 8 | GPIO4- | |
รหัส PIN 9 | 485A | พอร์ตเอาต์พุตข้อมูล 485A (อุปกรณ์เสริม) |
พิน 10 | 485B | พอร์ตเอาต์พุตข้อมูล 485B (อุปกรณ์เสริม) |
รหัส PIN 11 | จีเอ็นดี | กำลังไฟฟ้าขาออกเป็นลบ |
รหัส PIN 12 | เอาต์พุต 12V | เอาต์พุตแรงดันไฟฟ้า 12V เป็นบวก และกระแสเอาต์พุตสูงสุดคือ 1A |
มิติ
จะตั้งโปรแกรมเครื่องอ่าน RFID Arduino ได้อย่างไร?
การเขียนโปรแกรมเครื่องอ่าน RFID ด้วย Arduino เกี่ยวข้องกับการใช้โค้ด Arduino เพื่อโต้ตอบกับโมดูลเครื่องอ่าน RFID และประมวลผลข้อมูลจากแท็ก RFID ด้านล่างนี้เป็นขั้นตอนทั่วไปในการเขียนโปรแกรมเครื่องอ่าน RFID ด้วย Arduino:
ส่วนประกอบที่คุณต้องการ:
- บอร์ด Arduino (เช่น Arduino Uno, Arduino Mega ฯลฯ)
- โมดูลเครื่องอ่าน RFID (เช่น RC522, RDM6300 เป็นต้น)
- แท็ก RFID หรือการ์ด
- สายจัมเปอร์.
- แหล่งจ่ายไฟสำหรับโมดูลเครื่องอ่าน RFID หากจำเป็น
ขั้นตอน:
เชื่อมต่อเครื่องอ่าน RFID:
เชื่อมต่อโมดูลเครื่องอ่าน RFID ของคุณกับ Arduino โดยใช้สายจัมเปอร์ การเชื่อมต่อเฉพาะจะขึ้นอยู่กับโมดูลตัวอ่าน RFID ที่คุณใช้ โดยทั่วไป คุณจะต้องเชื่อมต่อแหล่งจ่ายไฟ (3.3V หรือ 5V) กราวด์ และพินการสื่อสาร (SPI หรือ UART)
โปรดดูเอกสารข้อมูลหรือเอกสารสำหรับโมดูลตัวอ่าน RFID ของคุณเพื่อตรวจสอบการเชื่อมต่อพินที่ถูกต้อง
ติดตั้งไลบรารี:
คุณจะต้องติดตั้งไลบรารี Arduino ที่เหมาะสมสำหรับโมดูลเครื่องอ่าน RFID ของคุณ ไลบรารีทั่วไปสำหรับโมดูล RFID ยอดนิยม เช่น RC522 หรือ RDM6300 มีอยู่ใน Arduino Library Manager ในการติดตั้งไลบรารี่:
ก. เปิด Arduino IDE.b ไปที่ "ร่าง" > "รวมไลบรารี" > "จัดการไลบรารี"c. ค้นหาห้องสมุดที่เกี่ยวข้องกับเครื่องอ่าน RFID ของคุณแล้วคลิก "ติดตั้ง"
เขียนโค้ด Arduino:
เขียนโค้ด Arduino เพื่อโต้ตอบกับโมดูลเครื่องอ่าน RFID ด้านล่างนี้เป็นตัวอย่างง่ายๆ โดยใช้ไลบรารี MFRC522 สำหรับโมดูลเครื่องอ่าน RFID RC522:
อัปโหลดรหัส:
เชื่อมต่อ Arduino เข้ากับคอมพิวเตอร์ เลือกบอร์ดและพอร์ตที่เหมาะสมใน Arduino IDE และอัปโหลดโค้ดไปยัง Arduino ของคุณ
การทดสอบ:
เปิด Arduino Serial Monitor (เครื่องมือ > Serial Monitor) และเมื่อคุณนำการ์ด RFID หรือแท็กใกล้กับเครื่องอ่าน ก็ควรตรวจจับการ์ด/แท็ก และแสดง UID ในรูปแบบเลขฐานสิบหกบนจอภาพอนุกรม
ปรับแต่งโครงการของคุณ:
คุณสามารถขยายตัวอย่างพื้นฐานนี้ได้โดยการเพิ่มการดำเนินการหรือตรรกะตามแท็ก RFID ที่ตรวจพบ ตัวอย่างเช่น คุณสามารถใช้ UID เพื่อดำเนินการต่างๆ เช่น การเปิดประตู การควบคุมการเข้าถึง หรือการบันทึกเหตุการณ์
อย่าลืมปรับโค้ดและการเชื่อมต่อตามโมดูลเครื่องอ่าน RFID เฉพาะของคุณและข้อกำหนดของโครงการ ศึกษาเอกสารประกอบสำหรับโมดูลตัวอ่าน RFID ของคุณเสมอสำหรับข้อมูลโดยละเอียดเกี่ยวกับการทำงานและความสามารถของโมดูล
